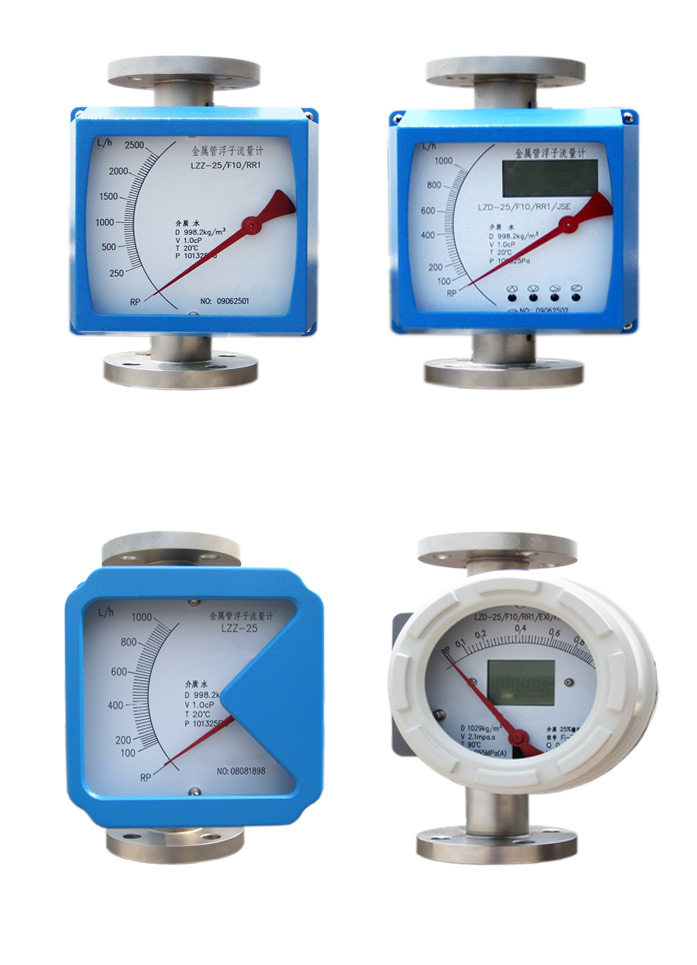

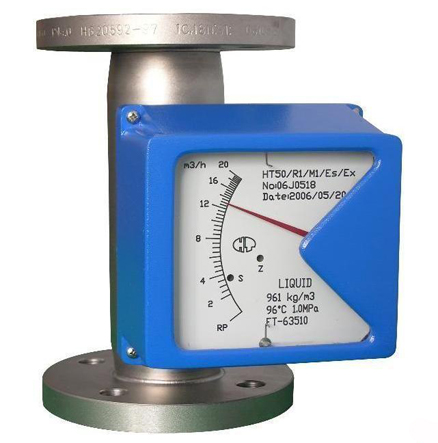

一、产品概述
垂直安装金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
二、技术参数
测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
环境温度：液晶型－30℃－ 85℃
指针型－40℃－ 120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20×1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC ? ?50HZ
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
三、选型代码
| 代号 | 测量管结构 | |||||||
| KLN-LZ-50 | 下进上出 | |||||||
| KLN-LZ-51 | 下进上横出 | |||||||
| KLN-LZ-52 | 下横进上横出 | |||||||
| KLN-LZ-53R | 右进左出 | |||||||
| KLN-LZ-53L | 左进右出 | |||||||
| 代号 | 接液材质 | |||||||
| R0 | 0Cr18Ni2Mo2Ti | |||||||
| R1 | 1Cr18Ni9Ti | |||||||
| Rp | PTFE | |||||||
| T1 | 钛合金 | |||||||
| Rl | 316L | |||||||
| 代号 | 管道口径 | |||||||
| DN15 | 15 | |||||||
| DN25 | 25 | |||||||
| DN50 | 50 | |||||||
| DN80 | 80 | |||||||
| DN100 | 100 | |||||||
| DN150 | 150 | |||||||
| DN200 | 200 | |||||||
| 代号 | 附加结构 | |||||||
| 无 | ||||||||
| T | 夹套型 | |||||||
| Z | 阻尼型 | |||||||
| G | 高温型 | |||||||
| Y | 高压型 | |||||||
| 代号 | 指示器形式代码组合 | |||||||
| M1 | 就地指示器，机械指示瞬时流量 | |||||||
| M2 | 供电型，机械指示瞬时流量，液晶显示瞬时/累积流量 | |||||||
| M3 | 供电型，无机械指示，液晶显示瞬时/累积流量 | |||||||
| 代码 | 供电方式 | |||||||
| 无 | 只限M1指示器 | |||||||
| A | 220VAC，4－20mA输出 | |||||||
| B | 电池供电，无输出 | |||||||
| C | 24VDC，二线制供电，4－20mA输出 | |||||||
| D | 24VDC，三、四线制供电，4－20mA输出 | |||||||
| 代号 | 防爆标志 | |||||||
| l | 本安iaCT5方型壳体 | |||||||
| d | 隔爆Diibt4园壳体 | |||||||
| 代号 | 报警或脉冲输出 | |||||||
| 无 | 无报警或脉冲输出 | |||||||
| K1 | 上限报警或一路脉冲输出 | |||||||
| K2 | 下限报警或一路脉冲输出 | |||||||
| K3 | 上、下限报警或双路脉冲输出 | |||||||
四、流量范围
通径（mm） | 流量范围 | 压力损失kPa | |||
水L/h | 空气M3/h | 水 | 空气 | ||
常规型 | 防腐型 | 常规型，防腐型 | |||
DN15 | 2.5～25 | --- | 0.07～0.7 | 6.5 | 7.1 |
4.0～40 | 2.5～25 | 0.11～1.1 | 6.5 | 7.2 | |
6.3～63 | 4.0～40 | 0.18～1.8 | 6.6 | 7.3 | |
10～100 | 6.3～63 | 0.28～2.8 | 6.6 | 7.5 | |
16～160 | 10～100 | 0.40～4.0 | 6.8 | 8.0 | |
25～250 | 16～160 | 0.7～7.0 | 7.2 | 10.8 | |
40～400 | 25～250 | 1.0～10 | 8.6 | 10.0 | |
63～630 | 40～400 | 1.6～16.0 | 11.1 | 14.0 | |
DN25 | 100～1000 | 63～630 | 3～30 | 7.0 | 7.7 |
160～1600 | 100～1000 | 4.5～45 | 8.0 | 8.8 | |
250～2500 | 160～1600 | 7～70 | 10.8 | 12.0 | |
400～4000 | 250～2500 | 11～110 | 15.8 | 19.0 | |
DN40 | 500～5000 | --- | 12～120 | 10.8 | 9.8 |
600～6000 | ---- | 16～160 | 12.6 | 16.5 | |
DN50 | 630～6300 | 400～4000 | 18～180 | 8.1 | 8.6 |
1000～10000 | 630～6300 | 25～250 | 11.0 | 10.4 | |
1600～16000 | 1000～10000 | 40～400 | 17.0 | 15.5 | |
DN80 | 2500～25000 | 1600～16000 | 60～600 | 8.1 | 12.9 |
4000～40000 | 2500～25000 | 80～800 | 9.5 | 18.5 | |
DN100 | 6300～63000 | 4000～40000 | 100～1000 | 15.0 | 19.2 |
DN150 | 20000～100000 | --- | 600～3000 | 19.2 | 20.3 |
