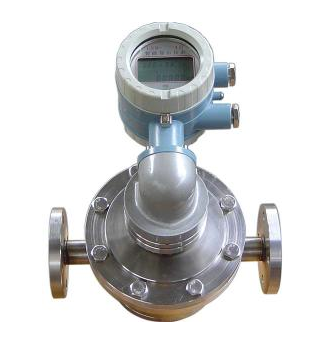

KLN-LC系列椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的椭圆齿轮流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质酸、碱、有机液、油品、食品等，流量计可以选用不同的材料铸钢、不锈钢和316制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的椭圆齿轮流量计能与本公司的MF-8000系列流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。
椭圆齿轮流量计产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、KRLC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、KRLC-e型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
7、KRLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止椭圆齿轮流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6

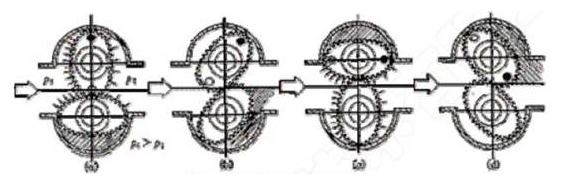

椭圆齿轮流量计工作原理图：
◆椭圆齿轮流量计技术数据
普通铸铁型（a）、铸钢型（e）、不锈钢型（b）
型号 | KRLC-a铸铁 | KRLC-e铸钢 | KRLC-b不锈钢 | ||||
公称压力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被测液体粘度 | 2 ~200 Mpa.s | ||||||
被测液体温度 | -20℃～+100℃ | ||||||
流 量 范 围 m3/h | |||||||
型号 精度等级 | LC-a铸铁 | LC-e铸钢 | LC-b不锈钢 | ||||
公称口径（mm） | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
