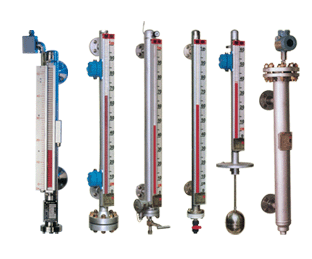

一、产品概述
KLN-UHZ系列磁翻板液位计，是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
磁翻板液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二、技术参数
1.测量范围：300～15000mm
2.准确度： ±10mm，±16mm
3.翻柱直径：10mm,16mm
4.工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5.介质密度（g/cm3）：0.5～2
6.介质温度：-20℃ +250℃(特殊要求可达450℃)
7.介质粘度：≤0.4Pa.S，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选用加热型夹套式液位汁。
8.环境振动：频率≤25Hz，振幅≤0．5mm
9.跟随速度：≤0.08m/s
10.安装方式：侧装式、顶装式、底装式
11.防护等级：IP65
12.防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.传输方式：4～20mA 或 开关量
14.连按法兰：HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、KR6.0或KRl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明

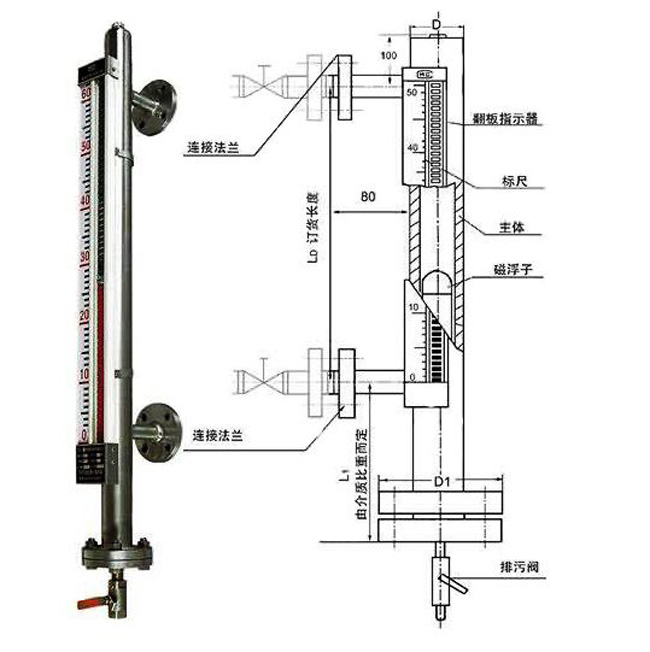

三、结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
四、选型说明
| 结构特点 | 接液材质 | 测量范围 | 适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
温度 | 压力 | 密度 | 粘度 | DN | KR | 基本 | 加长 | ||||
C10 | 标准型 | 1Cr18Ni | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 | 6 | 5 |
C11 | 高压型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 | 6 | 6 | |
C12 | 高温型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 | 6 | 6 | |
C13 | 低温型号 | 300- | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7.5 | |
C14 | 液氨、液 | 300- | -20 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 | 00Cr17Ni14Mo2 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 | 防腐型（ | PP | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 | 防腐型（ | U-PVC | 300- | 20 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS | 300- | -20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 | 防腐型（ | PP | 300- | -20 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 | 蒸气夹套 | 1Cr18Ni9Ti | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 | 高粘度 | 0Cr18Ni9 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 | 食品专 | 1Cr18Ni9Ti | 300- | -20 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
配套仪表及附件内容 | ||||||||||
O | 盲板法兰，不配排污阀 | |||||||||
L | 液位计底部配排污阀 | |||||||||
O | 无液位报警开关 | |||||||||
H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | |||||||||
L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | |||||||||
B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | |||||||||
G | 高位报警开关，区域型报警AK-1型 | 附DF-1型转换言放大器壹台 | ||||||||
D | 低位报警开关，区域型报警AK-1型 | |||||||||
Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | |||||||||
S | 高位和低位一体化型报警开关，区域型报警AK-2型 | |||||||||
O | 无液位控制开关 | |||||||||
H | 上限控制开关，单点干簧CK-1型 | |||||||||
L | 下限控制开关，单点干簧CK-1型 | |||||||||
B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||||
W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||||
T | 上限控制开关，霍尔型传感器CK-3型 | |||||||||
L | 下限控制开关，霍尔型传感器CK-4型 | |||||||||
E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||||
C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||||
O | 无远传变送器装置 | |||||||||
R | 配LB型捆绑式变送器，输出二线制4-20mADC | |||||||||
S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | |||||||||
O | 普通防水型 | |||||||||
B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||
Bd | 隔爆型dⅡCT4 | |||||||||
O | 不配远传显示仪表 | |||||||||
A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | |||||||||
B | 数字、光柱显示调节报警仪 XGTA-810（横式） | |||||||||
C | 数字显示调节报警仪 XMTA-810（横式） | |||||||||
E | 双光柱液位显示仪 XGH-202（竖式） | |||||||||
D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | |||||||||
-□□□□ | 测量范围(mm) | |||||||||
-□□ | 介质密度(g/cm3) | |||||||||
- | D | 开口常压容器 | ||||||||
□ | 工作压力(MPa) | |||||||||
