智能型隔离器

智能型隔离器
输入单通道或双通道电流或电压信号，变送输出隔离的单路或双路电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。
智能型隔离器选型:

型号						说明
NPGL-C	×	×	×	×	×	智能型隔离器
输入通道						缺省单通道(宽度12.8mm)
输入通道	D					双输入通道(宽度18mm)
输入信号	1					4-20mA
	2					1-5V
	3					0-10mA
	3A					-10-10mA
	4					0-5V
	4A					-5-5V
	5					0-10V
	5A					-10-10V
	6					0-20mA
	6A					-20-20mA
第一路输出		1				4-20mA
		2				1-5V
		3				0-10mA
		3A				-10-10mA
		4				0-5V
		4A				-5-5V
		5				0-10V
		5A				-10-10V
		6				0-20mA
		6A				-20-20mA
第二路输出						缺省为无第二输出
			1			4-20mA
			2			1-5V
			3			0-10mA
			4			0-5V
			5			0-10V
			6			0-20mA
通讯、报警功能						缺省为无通讯功能
				T1		RS 485通讯
				T2		RS 232通讯
				A1		报警继电器输出（仅单输出）
				A2		报警继电器输出（双输出）
供电方式						缺省为交流220V
供电方式					D	直流24V

智能型隔离器选型说明:
1.单通道产品最多可以有两路输出；双通道产品每路只能对应一路输出。
2.双通道产品输入信号如需不同，请与本公司联系订货.
3.含通讯产品仅单输入通道产品，并且最多只有一路模拟信号输出。

智能型隔离器面板指示:
PWR：电源指示灯(绿色)；
ALM：输入信号报警指示灯(红色)；
隔离器正常工作状态时该指示灯不亮；
隔离器输入信号故障时闪烁；输入信号超量程时长亮。

接线图:
智能型隔离器单输入仪表接线图
宽×高×深(12.8×100×115mm)

隔离器单输入仪表接线图
宽×高×深(18×100×115mm)

双通道双输出仪表接线图
宽×高×深(18×100×115mm)

智能隔离器说明：
1. 仪表供电形式有直流和交流，请注意区分！220V供电
产品的电源线接入图中电源端子L、N之间，L接相线，N接零线。
2.如接地线可靠接地，可确保本产品符合IEC61000-4-4：1995中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会降低该项指标，但仍然可保证符合第二类以下的工业现场环境的应用，这已适用于绝大部分的工业现场。

智能型隔离器校准
     本隔离器采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作.隔离器.

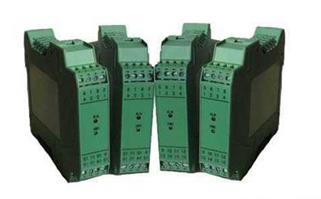

产品展示
