涡街流量计

一、产品概述

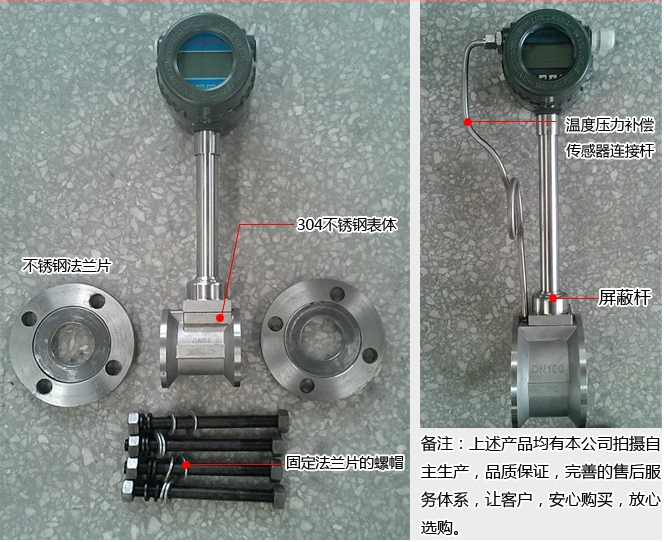

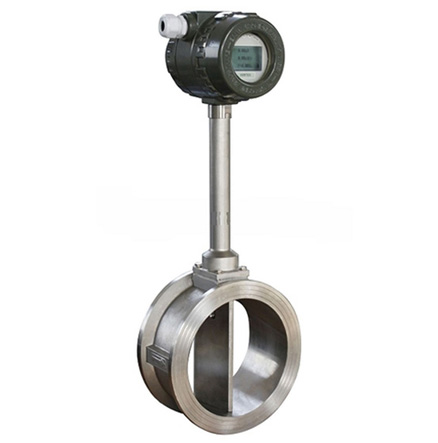

KLN-LU系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～ 250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。

二、工作原理

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

三、技术参数

1、基本参数

执行标准	涡街流量传感器（JB/T9249-1999）
仪表口径（mm）	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力（MPa）	1.6MPa、2.5MPa、4.0MPa（其它可订制）
精度等级	液体：±1% 气体或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-40℃~+250℃、-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%～90% 大气压力：86KPa~106KPa
信号输出功能	脉冲信号、4 ~ 20mA信号
通讯输出功能	RS485通讯输出、HART协议等
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口	基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExdIICT5或ExdIIBT6
防护等级	IP65或更高（可订制）

2、流量范围：一般液体和气体适用流量范围见表2 （表2）

仪表口径 (mm)	液体测量范围(m³/h)	气体测量范围(m³/h)	连接方式	耐压等级（MPa）
DN15	1.2-6.2	5-25	法兰夹持/法兰连接	2.5/1.6
DN20	1.5-10	8-50	法兰夹持/法兰连接	2.5/1.6
DN25	1.6-16	10-70	法兰夹持/法兰连接	2.5/1.6
DN32	1.9-19	15-150	法兰夹持/法兰连接	2.5/1.6
DN40	2.5-26	22-220	法兰夹持/法兰连接	2.5/1.6
DN50	3.5-38	36-320	法兰夹持/法兰连接	2.5/1.6
DN65	6.2-65	50-480	法兰夹持/法兰连接	2.5/1.6
DN80	10-100	70-640	法兰夹持/法兰连接	2.5/1.6
DN100	15-150	130-1100	法兰夹持/法兰连接	2.5/1.6
DN125	25-250	200-1700	法兰夹持/法兰连接	2.5/1.6
DN150	36-380	280-2240	法兰夹持/法兰连接	2.5/1.6
DN200	62-650	580-4960	法兰夹持/法兰连接	2.5/1.6
DN250	140-1400	970-8000	法兰夹持/法兰连接	2.5/1.6
DN300	200-2000	1380-11000	法兰夹持/法兰连接	2.5/1.6

四、产品选型

代号	通径	流量范围㎡/h
KLN-LU-25	DN25	1~10(液体)			25~60（气体）			蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
KLN-LU-32	DN32	1.5~18(液体)			15~150（气体）
KLN-LU-40	DN40	2.2~27(液体)			22.6~150（气体）
KLN-LU-50	DN50	4~55(液体)			35~350（气体）
KLN-LU-80	DN80	9~135(液体)			90~900（气体）
KLN-LU-100	DN100	14~200(液体)			140~1400（气体）
KLN-LU-150	DN150	32~480(液体)			300~3000（气体）
KLN-LU-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢
