手持式超声波流量计工作原理:
KLN-100H型手持式超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术,当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(唯一可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式:

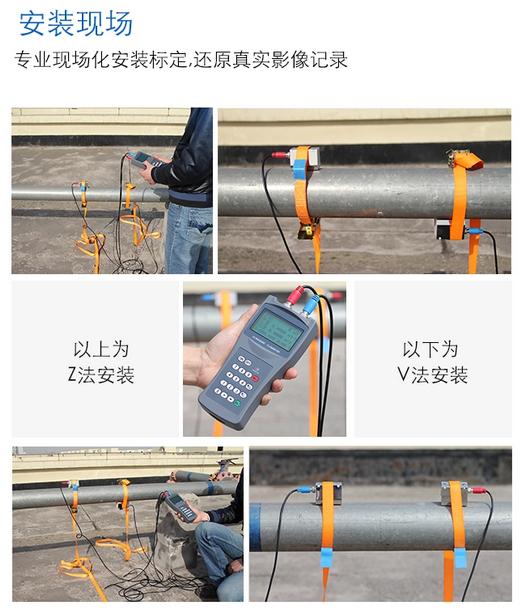

KLN-100H手持式超声波流量计独有的三种安装方式使测量安装简单、方便,灵活,在线式测量及标定巡检式测量已广泛应用于石油、化工、冶金、轻纺、环保、食品等部门及水利建设等领域。
手持式超声波流量计主要技术性能:
项 目 | 性能及参数 |
线 性 度 | 0.5% |
重 复 性 | 0.2% |
准 确 度 | 示值的±1%,流速>0.2m/s |
响应时间 | 0~999秒,使用者任选 |
流速范围 | ±32m/s |
管段尺寸 | 15mm~6000mm |
测量单位 | 米,英尺,立方米,升,立方英尺,美国加仑,英国加仑,油桶,美 国液体桶,英国液体桶,美国兆加仑,使用者指定单位 |
累 积 器 | 7位正、负、净累积器 |
液体种类 | 各种能传导超声波的单一均匀的液体 |
安 全 性 | 设置值的锁定,更改数据需解锁 |
显 示 | 4×8中文或4×16英文 |
通讯接口 | RS-232,波特率75-57600,同时兼容富士超声波流量计,也应用户的要求兼容其它产品 |
传 感 器 | 标准M1型,另有其它4种可供选择 |
传感器电缆 | 标准为5m×2,也可加长为10m×2 |
电 源 | 3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100V-240V的适配器 |
数据记录 | 内置数据记录仪可记录2000行数据 |
手动累积器 | 7位,按键即可开始用于校准 |
外壳材料 | 阻燃ABS |
