使用对象

液体、气体、蒸汽压力测量、液体液位测量。

特点

●陶瓷压力变送器制造商为您介绍的该产品精度高，稳定性好。
●二线制工作方式，4～20mA信号输出。
●敏感部件及线路板是全固体结构，坚固抗振。
●抗干扰能力强，温度稳定性好。
●防爆壳体结构，可全天候使用。
●具有最优良的防腐性能，保证最好的防腐性价比。
●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上。

K1型                                   k2型
  陶瓷压力变送器价格和工作原理

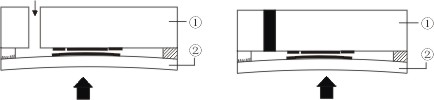

          介质压力直接作用于陶瓷片，使测量膜片产生偏移。正常的压力使膜片偏移0.025mm，超压状态也只使膜片偏移0.1mm。此时，测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准信号输出。




测量系统接线图
在系统回路中必须采用屏蔽信号电缆，并可靠接地。

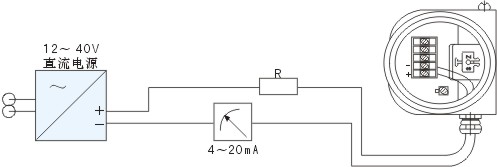

   测量系统示意图（4～20mA）

本安型压力变送器

        本安型压力变送器采用本质安全电路，适用于爆炸危险区域，防爆等级Exd ⅡBT4，技术性能指标与普通型压力变送器相同。

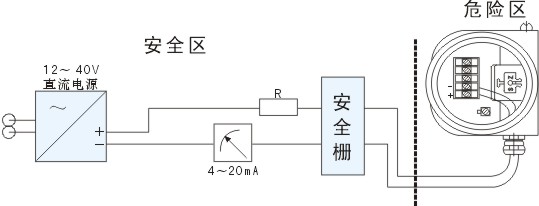

在系统回路中必须采用屏蔽信号电缆，并可靠接地。  本安型测量系统示意图（4～20mA）

安装方式
KLN-K系列压力变送器通常采用管道直接安装方式，建议加装一次阀门，便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管，便于冷却介质，否则会造成测量不准甚至损坏变送器。

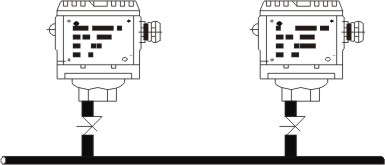

管道直接安装方式

固定配件

用户可依据现场环境及固定要求，用墙装配件或管装配件。




墙壁固定B3
1-螺钉M5 2-膨胀螺钉M8 垂直管架固定B1


水平管架固定B

  外形尺寸外形尺寸




                                                                                                                           K1型外形尺寸图                                                         K2型外形尺寸图


技术性能及指标

电源：24V·DC；无负载时变送器可工作在12V·DC，最大为40V·DC。
负载特性：输出信号：4～20mA
负载阻抗R与电源电压V的关系：R≤50（V-12）Ω
量程和零点：打开接线端侧盖后连续可调，零点调整范围为最大量程的±5%，量程调整范围为最大量程的40%～ 100%。
温度范围：环境温度-40℃～80℃
介质温度-40℃～85℃
储存温度-40℃～85℃
超压极限：见量程表
相对湿度：0～95%。
阻尼：0.5S。
重量：0.85kg，
精度：±0.2%包括线性、变差和重复性的综合误差。
稳定性：最大量程的±0.1%（1年）
温度影响：在-20～80℃内，变化量±0.15%/10℃。
超压影响：加超压极限内压力后，误差为最大量程的±0.25%。
振动影响：在任何轴向上频率15Hz，误差小于最大量程的±0.01%/g。
电源影响：小于输出量程0.01%/V。
负载影响：如输入电压满足负载特性，则无负载影响。
安装位置影响：无。




压力变送器型谱表

标准量程表
