绝对压力变送器用途

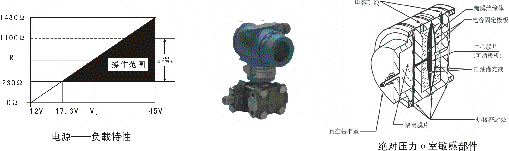

绝对压力变送器的δ室（见下图）一侧接受被测绝对压力信号，另一侧被封闭成高真空基准室，然后将其转换成4～20mA.DC信号输出。它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。
绝对压力变送器性能以及参数
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性：
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
量 程 比：1：100或1：10
阻 尼：通常可在0.1至16秒之间任意可调。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）
绝对压力变送器
| ||||
|
|
| |||||
| 代号 | 选用件 | ||||
| M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I | 数显指示表 4位LCD数字显示 管装弯支架 （安装管φ60） 板装弯支架 管装平支架 （安装管φ60） 排气／排液阀装在容室侧面的上部 排气／排液阀装在容室侧面的下部 椭圆接头内螺纹NPT  NPT 外螺纹接头M20×1.5丁字接头 NPT  外螺纹接头隔爆型，防爆标志ExdⅡBT4-6 本安型，防爆标志ExiaⅡCT5 | ||||
 |
| KLN-3051AP 4 E 1 2 B1 0～30KPa 选型举例 |
