压力（含负压）变送器

压力（含负压）变送器用途

压力（含负压）变送器主要用于测量气体、液体和蒸汽的压力、负压力等参数，然后将其转换成4～20mA.DC信号输出。Gp型压力变送器的δ室，一侧接受被测压力信号,另一侧则与大气压力贯通,因此可用于测量表压力或负压。

通用技术性能和参数

输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)

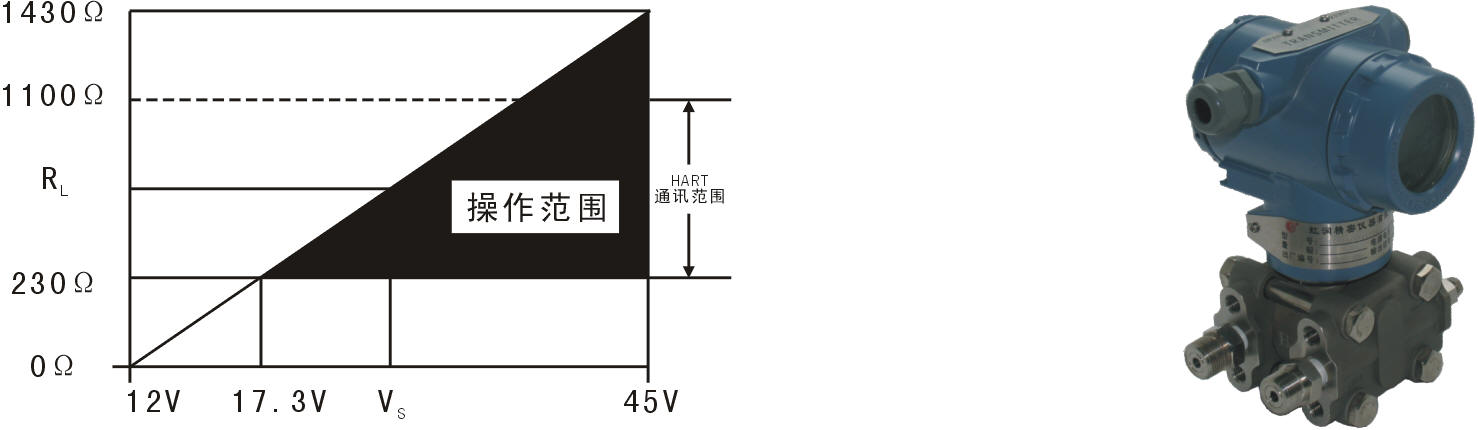

负载特性：

量程比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2%（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻尼：通常可在0.1至16秒之间可调。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
压力（含负压）变送器重量：3.9Kg（不包括附件）

压力（含负压）变送器

代号	测量范围（KPa）
3 4 5 6 7 8 9 0	0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 0 － 345～ 2068 0 － 1170～ 6895 0 － 3450～ 20680 0 － 6895～ 41370

代号	输出形式
SF S	4～20mA.DC 数字放大器，带4位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯

代号	容室和接头材质	排气／排液阀材质
1 2 3 4	碳钢镀铬 316钢哈氏合金C 蒙耐尔合金	316钢 316钢哈氏合金C 蒙耐尔合金

代号	隔离膜片材质
2 3 4 5	316L钢哈氏合金C 蒙耐尔合金钽

代号	灌充液种类
无 F	低粘度硅油氟油（惰性液，用于制氧系统）

代号	选用件
M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I	数显指示表 4位LCD数字显示管装弯支架（安装管φ60）板装弯支架管装平支架（安装管φ60）排气／排液阀装在容室侧面的上部排气／排液阀装在容室侧面的下部椭圆接头内螺纹NPT NPT外螺纹接头 M20×1.5丁字接头 NPT外螺纹接头隔爆型，防爆标志ExdⅡBT4-6 本安型，防爆标志ExiaⅡCT5

KLN-3051GP 8 S 2 3 M1 B3 D1 0～2.5KPa 选型举例

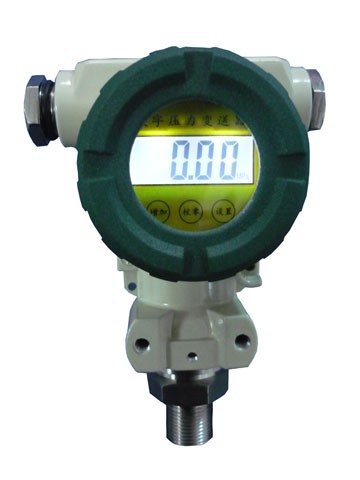

产品展示
