应用
通常和显示仪表、记录仪表、电子计算机等配套使用，输出4～20mA。直接测量各种生产过程中的-200℃～1300℃范围
内液体、蒸汽和气体介质以及固体表面温度。
特点
●二线制输出4～20mA，抗干扰能力强；
●节省补偿导线及安装温度变送器费用；
●测量范围大；
●冷端温度自动补偿，非线性校正电路。
工作原理
隔爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰的温度传不到腔外，从而进行测温。热电偶（阻）生产的热电势（电阻）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
主要技术参数
○产品执行标准
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
○测温范围及允差
●热电偶
| 型号 | 分度号 | 允许误差与偶材等级 | |||
| I级 | II级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRNB | K | ±1.5℃ ±0.004│t│ | -40～+375 375～1000 | ±2.5℃ ±0.0075│t│ | -40～+333 333～1200 |
| WRMB | N | ±1.5℃ ±0.004│t│ | -40～+375 375～1000 | ±2.5℃ ±0.0075│t│ | -40～+333 333～1200 |
| WREB | E | ±1.5℃ ±0.004│t│ | -40～+375 375～800 | ±1.5℃ ±0.004│t│ | -40～+333 333～900 |
| WRFB | J | ±1.5℃ ±0.004│t│ | -40～+375 375～750 | ±1.5℃ ±0.004│t│ | -40～+333 333～750 |
| WRCB | T | ±1.5℃ ±0.004│t│ | -40-～+125 125～350 | ±1℃ ±0.0075│t│ | -40～+333 133～350 |
| WRPB | S | ±1℃ ±[1+0.003（t-1100）] | 0～+1100 1100～1600 | ±2.5℃ ±0.0025│t│ | 0～600 600～1600 |
●热电阻
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差 |
| WZPB | Pt100 | -200～+500 | A级 | ±(0.15+0.002|t|) |
| B级 | ±(0.30+0.006|t|) | |||
| WZCB | Cu50 Cu100 | -50～+100 | - | ±(0.30+0.005|t|) |
注：t为感温元件实测温度绝对值
○输出信号：4～20mA，负载电阻250Ω，传输导线电阻100Ω。
○输出方法：二线制
○精度等级：
●温度变送器精度等级：0.1；0.2；0.5；
●显示器精度：模拟指示2.5级；数字显示1.0级。
○供电电源：24V.DC±10%
○防护等级：IP65
○防爆等级：
隔爆形：dIIBT4，dIICT5，dIICT6
本质安全形：iaIICT6
○绝缘电阻：
仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ。
○热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
○基本误差
仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
工作环境
| 安装场所等级 | 温度℃ | 相对湿度% | 大气压KPa |
| Cx1 | -25～+55 | 5～95 | 86～106 |
| Cx2 | -25～+70 | ||
| Cx3 | -40～+80 |
○支撑管长度确定
温度变送器的工作温度由支撑管所造成的壳体升温同环境温度之和。支撑管所造成的壳体升温见下图
取证一览表
| 防爆级别 | 防爆证号 | 认证机构 |
| dⅡB T4 | GYB97151 | NEPSI |
| dⅡB T4 | GYB97152 | NEPSI |
| dⅡC T4 | GYB97203 | NEPSI |
| dⅡB T5 | GYB97204 | NEPSI |
| iaⅡCT6 | GYB99412 | NEPSI |
| iaⅡCT6 | GYB99413 | NEPSI |
注:NEPSI防爆认证系国家级仪器仪表防爆安全监督检验站
仪表接线方式

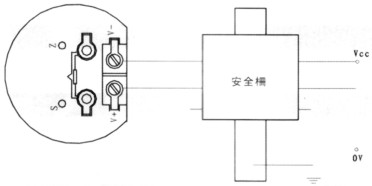

本质安全式接线示意

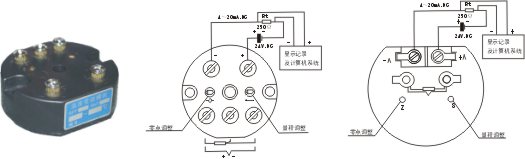

接线盒方式
带显示接线盒结构示意
型号命名方法
| W | 温度仪表 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |||||||||||
| 类别 | |||||||||||
| R Z | 热电偶 热电阻 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 感温元件材料 分度号 | ||||||||||
| M N E F C P Q R | 镍铬硅-镍硅 N 镍铬-镍硅 K 镍铬-铜镍 E 铁-铜镍 J 铜-铜镍 T 铂铑10-铂 S 铂铑13-铂 R 铂铑30-铂6 B | ||||||||||
| P C | 铂 Pt100 铜 Cu50 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | B | 温度变送器 | |||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | |||||||||||
| 安装固定形式 | |||||||||||
| 1 2 3 4 5 6 | 无固定装置 固定螺纹 活动法兰 固定法兰 活络管接头式 固定螺纹锥形式 | ||||||||||
| | | | | | | | | | | | | | | | | | | 接线盒形式 | ||||||||||
| 4 | 防爆式 | ||||||||||
| | | | | | | | | | | | | | | | 保护管直径 | ||||||||||
| 0 1 | Φ16 Φ12 | ||||||||||
| | | | | | | | | | | 工作端形式 | ||||||||||
| G | 变截面 | ||||||||||
| | | | | | | | | 显示方式 | ||||||||||
| N S | 不带表头显示 数字显示(LCD液晶显示) | ||||||||||
| | | | | | |||||||||||
| W | R | N | B | -- | 2 | 4 | 0 | G | S | 典型型号示例 | |
选型须知
1）型号
2）分度号
3）温度范围
4）防爆等级
5）热电偶（阻）精度等级
6）温度变送器（显示器）精度等级
7）安装固定形式
8）保护管材质
9）长度或插入深度 一体化温度变送器供应信息
例A：带温度变送器防爆热电偶，K型，固定螺纹M27×2，防爆等级dIIBT4级，温度变送范围0-800℃，温度变送器精度等级0.5，保护管316L，长度450mm，插入深度300mm。型号为WRNB-240, L=450×300, dⅡBT4, 温度变送器0.5级，保护管316L，螺纹M27×2，变送范围0-800℃。
