巧型压力变送器

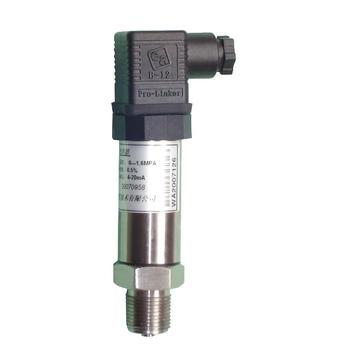

产品图片
产品介绍
应用
小巧型压力变送器厂家为您介绍该变送器使用陶瓷压阻式传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。
KLN-M(带LED表头指示)
技术参数
| 测量范围：-100KPa～60MPa 允许温度： 介质温度：-30～85℃ 环境温度：-30～85℃ 储存温度：-30～85℃ | 温度影响：TK＜±0.02%FS/K 精度等级：0.2、0.5级 工作电压：18～36VDC 输出信号：4～20mA（二线制）；1～5V（三线制） 负载电阻：＜=1000Ω |
小巧型压力变送器报价和工作原理
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。
尺寸大小
电气连接
KLN-M小巧型变送器的电气连接方式和输出信号为：
二线制：1 电源正
2 信号正
3 外壳
三线制：1 电源正
2 电源负（与信号负共用）
3 信号+
压力变送器型谱表
| 压力变送器类型 | |||||||||||
| KLN-M1 陶瓷压阻 KLN-M2 扩散硅 | |||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 过程连接材料 | ||||||||||
| 1 2 | 不锈钢316L 约定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 过程连接形式 | ||||||||||
| R N K S | 外螺纹G1/2，内孔Φ11.4mm 外螺纹NPT1/2，内螺纹NPT1/4 外螺纹M20×1.5，内孔Φ11.4mm 约定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | 密封材料 | ||||||||||
| F P S | 氟素橡胶 PTFE 约定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | 输出信号 | ||||||||||
| 2 4 6 | 模拟信号4～20mA二线 模拟信号1～5V三线 约定的特殊要求 | ||||||||||
| | | | | | | | | | | | | | | | | | 外壳类型 | ||||||||||
| A | 压铸铝外壳 | ||||||||||
| | | | | | | | | | | | | | | | 现场显示表类型 | ||||||||||
| N A | 无现场显示 LED显示 | ||||||||||
| | | | | | | | | | | | 精度等级 | ||||||||||
| 1 2 3 | 0.1 0.2 0.5 | ||||||||||
| | | | | | | | 测量量程 | ||||||||||
| [参见标准量程代码表] 例如：D3 0～10KPa | |||||||||||
| | | | |||||||||||
| KLN- | M | 1 | R | F | 2 | A | N | 3 | D3 | 选型举例 | |
标准量程表
| 测量范围 | 代号 | 量程调节范围 | 测量范围 | 代号 | 量程调节范围 | 测量范围 | 代号 | 量程调节范围 |
| 0～4KPa | D1 | 0.7～7KPa | 0～200KPa | E3 | 60.0～200KPa | 0～10MPa | H1 | 3.0～10MPa |
| 0～6KPa | D2 | 0.7～7KPa | 0～250KPa | E4 | 120.0～400KPa | -2～2KPa | H2 | 3.0～30MPa |
| 0～10KPa | D3 | 1.0～10KPa | 0～400KPa | E5 | 120.0～400KPa | -5～5KPa | C1 | 2.0～7.0KPa |
| 0～16KPa | D4 | 10.0～20KPa | 0～0.6MPa | F1 | 0.2～0.6MPa | -10～10KPa | C2 | 5.0～20KPa |
| 0～20KPa | D5 | 10.0～20KPa | 0～1.0MPa | F2 | 0.3～1.0MPa | -20～20KPa | C3 | 2.0～20KPa |
| 0～25KPa | D6 | 12.0～30KPa | 0～1.6MPa | F3 | 0.6～2.0MPa | -50～50KPa | C4 | -8.0～20KPa |
| 0～40KPa | D7 | 12.0～40KPa | 0～2.0MPa | F4 | 0.6～2.0MPa | -100～0KPa | C5 | 10.0～100KPa |
| 0～60KPa | D8 | 20.0～60KPa | 0～2.5MPa | F5 | 1.2～4.0MPa | -100～0KPa | B1 | -40～100KPa |
| 0～100KPa | E1 | 30.0～100KPa | 0～4.0MPa | F6 | 1.2～4.0MPa | -100～100KPa | B2 | -40～100KPa |
| 0～160KPa | E2 | 60.0～200KPa | 0～6.0MPa | F7 | 2.0～6.9MPa | -100～1000KPa | B3 | 240～1000KPa |
